一:產品概述
1）、產品概述
產品用途：適用于建筑物及公共場所發生火情或其他緊急情況下為應急照明等各種燈具（含單進單出型金屬鹵素?zé)?、鈉燈）提供集中供電的應急電源裝置。
2）、產品特點
1、采用最新IGBT逆變技術。
2、采用集中供電模式，無需特殊燈具。
3、應急供電時，正弦波交流電輸出，穩壓、穩頻、靜置無噪音、無公害。
4、可消防聯動，可計算機監控，可消防中心控制。
5、隔離變壓器輸出，LCD液晶顯示。
3）、產品優點
1、設計簡單，施工方便。
2、綜合造價低，節省投資。
3、壽命長，主機壽命10年以上。
4、免維護電池，可循環使用300～500次。
5、管理簡單，自動瞬間切換，可無人值守。
6、保持照明度穩定，工作可靠，維護簡便。

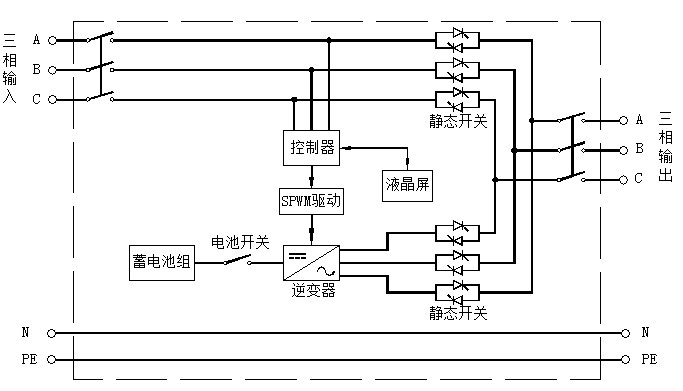

二:EPS應急電源工作方式
在交流市電正常時由市電經過互投裝置給重要負載直接供電,同時通過智能充電機給電池組充電。當交流電網斷電后或電網電能異常時，互投裝置將會立即投切至逆變電源,由電池經過逆變電源逆變出交流電應急供電(轉換時間小于1S,也可定制更短轉換時間機型)。當電網電壓恢復時，應急電源又將恢復為電網供電。
工作狀態說明：
1、市電和直流輸入都正常時，由市電通過靜態開關1向負載提供電源（即交流供電）；
2、當市電異常，直流（電池組）輸入正常時，由直流經過濾波后，逆變成純正的交流電，通過靜態開關2向負載提供電源（即直流逆變供電）；
3、當直流輸入異常時或機器出現過載、過溫、沖擊及內部故障等情況時，機器自動保護關機,固障排除后自動重啟或手動重啟；
三:EPS應急電源主要參數
FS系列應急電源主要技術參數
功率 | 3KW | 10KW | 30KW | 50KW | 75KW | 100KW | |
直流輸入 | 額定電壓 | 216VDC | 384VDC | 480VDC | |||
電池?cái)?shù)量 | 12V×18節 | 12V×32節 | 12V×40節 | ||||
電池類型 | 免維護鉛酸蓄電池 | ||||||
交流輸入 | 相 數 | 三相或單相 | |||||
頻 率 | 50Hz ± 5％ | ||||||
電壓范圍 | 380VAC ± 20％或220VAC± 20％ | ||||||
應急逆變輸出 | 額定功率 | 3KW | 10KW | 30KW | 50KW | 75KW | 100KW |
額定電壓 | 380VAC或220VAC | ||||||
電壓精度 | 380VAC ± 2％或220V± 2％ | ||||||
頻 率 | 50Hz ± 1％ | ||||||
波形失真率 | ≤ 5％（線性負載） | ||||||
動態響應 | 5%（0%~100%負載） | ||||||
峰值系數（CF） | 3：1 | ||||||
過載能力 | 120% 5min 150% 1s | ||||||
逆變效率 | ≥88%（80%負載） | ≥92%（80%負載） | |||||
連續運行時間 | 可長時間連續運行 | ||||||
報 警 | 蜂鳴器聲光報警、LED指示燈報警和液晶顯示屏文字報警 | ||||||
切換時間 | ＜1S | ||||||
通訊接口 | RS232/485 | ||||||
遙信干接點 | 系統故障、交流故障、電池低壓、強制應急 | ||||||
絕緣強度 | 1500 VAC， 1min （輸入和輸出） | ||||||
噪聲（應急狀態） | ≤45db（正面1米） | ≤55db（正面1米） | |||||
冷卻方式 | 風扇強制風冷 | ||||||

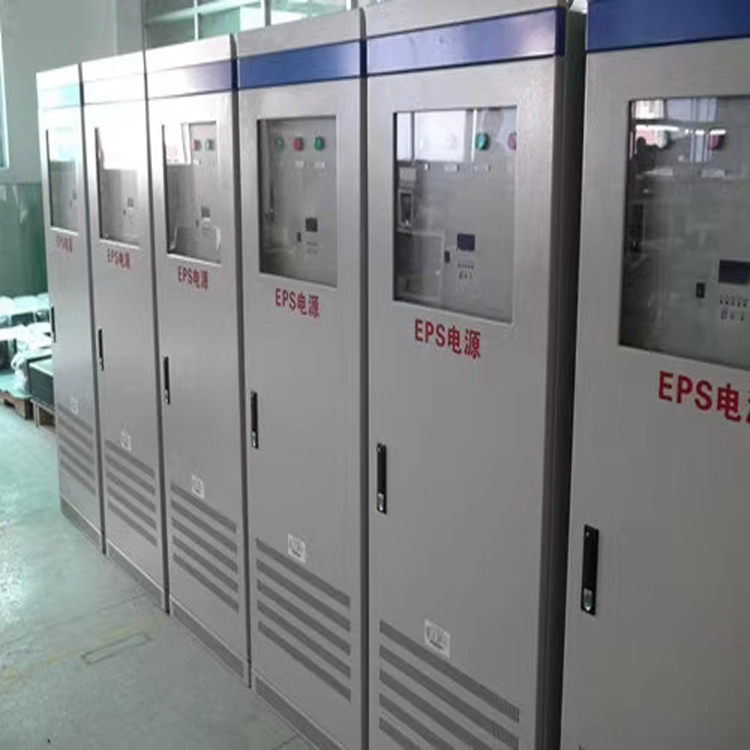

晶能科技生產的EPS應急電源均采用GGD電力柜安裝設計,前門帶鋼化玻璃窗,底部及頂部強化通風散熱設計,前門單開后門雙開,結構堅固,外觀美觀大氣,所有配件均采用國產名牌產品,部份重要部件均采用進口高檔產品,確保設備的穩定性;(設備配件可按客戶要求定制)
|
