一、產品執行標準
FS系列直流成套系統的設計、生產過程中依據了下列標準：
GB3859—88半導體電力變流器。
ZBK45017－90電力系統用直流屏通用技術條件。
ZBK46004—88蓄電池充電、浮充電用晶閘管整流器。
DL/T459—2000電力系統直流電源柜訂貨技術條件。
LS（W）30—40—JT電力系統用微機控制直流電源柜技術條件。
Q/RHT002—2000深圳市恒國電力設備有限公司企業標準
系統特點
1.智能化程度高
采用智能高頻開關整流技術，其充電過程完全符合HG3000微機控制直流電源柜充電曲線要求，模塊、監控系統都可對電池實現智能充電管理，具有完善的“四遙”功能。
2.可靠性高
整流模塊N+1冗余熱備份，動態均流，可自主、主控或受控運行，與監控系統構成“三級監控”冗余結構；全部選用可靠元器件，出廠前均經過96小時高溫老化。具有極強的抗干擾能力和雷擊能力。
3.操作、使用簡便
模塊智能帶電熱插拔，交直流輸入輸出及母線開關上下電無順序要求；監控系統集散式設計，功能模塊既插既用，帶電熱插拔，方便安裝、檢修、更換。
4.顯示、報警功能完善
人機界面友好豐富，任何故障都能發出聲光報警，手動或自動消音，可各存儲100條當前或歷史告警信息。
5.效率、功率因數高
電源效率92％以上；有源功率因數校正技術，功率因數大于0.99，無電網諧波污染。
直流屏技術指標：
l 交流測量精度：220V及380V±15% 范圍內 ≤ 1.0 %
l 直流測量精度：控母電壓： 110V~240V范圍內 ≤ 0 .5%
合母電壓： 286V~198V范圍內 ≤ 0.5%
充電電壓： 286V~198V范圍為 ≤ 0.5%
電池電壓： 12.5V±10%范圍為 ≤ 0.5%
控母、充電電流: 10%Ie~100%Ie范圍內 ≤ 0.5%
l 充電控制參數：調壓口輸出電壓(DC)：0 ~ 8.0V受控 (100mA)
l 溫度檢測：1路電池室溫度 -40℃~125℃ 各章節電池溫度巡檢 -55℃~125℃
l 電池在線檢測： 據電池節數定幾路檢測
l 絕緣在線檢測： 8~64路,可定制
l 支路開關狀態檢測： 8~64路
l 硅鏈控制： 5級
l 故障記錄： 64條
l 繼電器觸點：220V / 2A
系統組成（組件）：
按功能單元分，系統由以下組成部件組成，各組件的基本功能如下：
1、) 高頻開關整流模塊
高頻整流模塊完成AC/DC變換，實現系統的最基本功能。
2、) 交流配電
將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。
3、) 直流饋電
將直流母線電壓通過配電分配到每一路直流輸出回路。
4、) 硅鏈調壓單元
將整流模塊輸出電壓和電池電壓降壓為一個穩定范圍內的控制電壓輸出。
5、) 監控單元裝置
進行整個系統的管理，人機對話的實現窗口，主要進行電池充電管理，系統后臺遠程控制。通過監控裝置，把交流、直流、擴展量的各種模擬量，各種開關量信號采集并分析處理，具有聲光告警信息。
6、) 電池巡檢
對單體電池電壓監測和告警，我公司提供電池巡檢裝置及電池巡檢單元；分別檢測19節及120節單體電池。
7、) 絕緣檢測
對母線和饋出支路的對地絕緣狀況進行監測，產生告警信號，上報數據到監控模塊系統，在監控模塊中顯示詳細的告警信息。

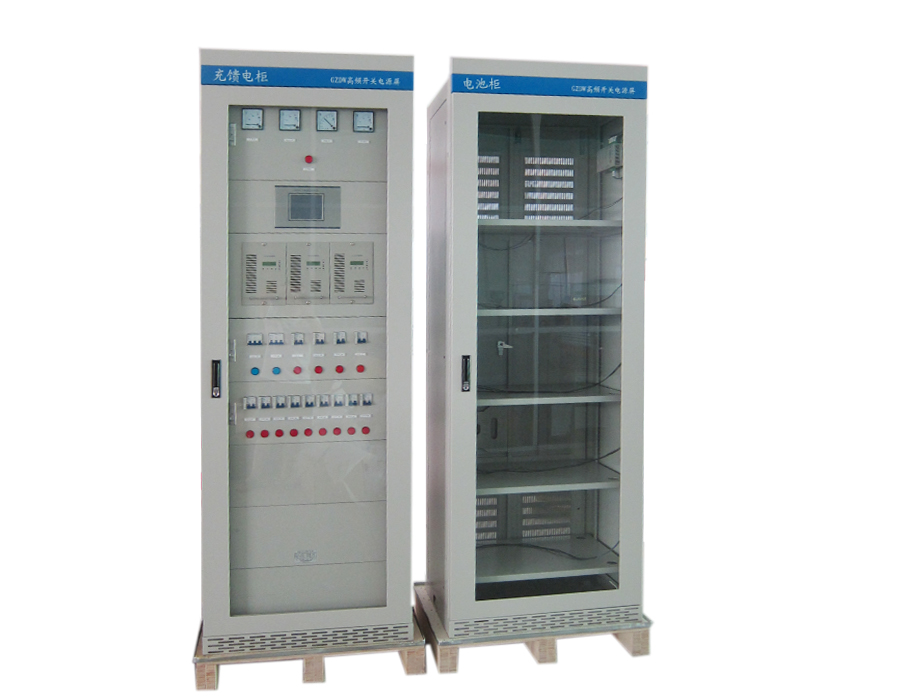

柜體:
組合柜系統：由充電組合柜（充電柜、饋電柜）、電池柜組成。
分體柜系統：由充電柜、饋電柜、電池柜組成。
設備參數:
柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；
柜體結構設計便于設備安裝調試、維護檢修和運行操作。
外形尺寸有（高X寬X深）2260×800×600mm，2260×800×800mm兩種常規標準規格，并且可根據用戶需求定制非標柜體。
晶能科技（深圳）有限公司直流屏直流電壓等級分為DC110V/DC220V,可以根據客戶需求可定制7AH-1000AH的直流屏系統
|
