產品功能介紹

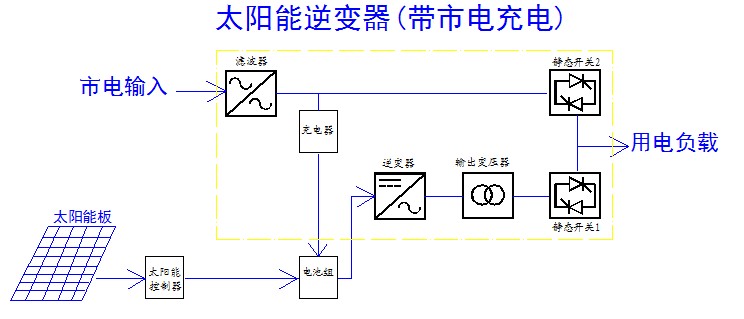

1:產品原理圖
2:產品原理說明(交流主供/直流主供,可以在面板自行選擇)
A、交流主供（市電優先模式）
步驟1：當有市電時，市電旁路直接輸出，并且同時為蓄電池充電；
步驟2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，確保負載持續工作；
步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池充電；
B、直流主供（逆變優先模式）（以12V電池模式舉例如下,其他電壓等級對應翻倍）
主用于電池供電，市電當備用電源。
步驟1：當有市電OK時，只要電池電壓高于11V，逆變電源將逆變輸出；
步驟2：當電池放電至11V，逆變電源將自動切換至市電旁路輸出，同時市電給電池輔助充電；
（此功能主要實現市電互補供電、保證用電設備持續使用，不要市電充電，可以在面板取消）。
步驟3：當市電通過逆變電源給電池充電至13.5V（或轉恒壓模式，或轉浮充模式）時，逆變電源將自動切換至逆變模式輸出。
步驟4：當市電故障、并且電池電壓低于10V，逆變器將關閉輸出。
如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出同時給電池充電。
如果市電還不正常，電池充電至12V時，逆變器將自動開機、逆變模式輸出。
3、市電大功率智能充電功能說明：
1）可以給不同種類的電瓶充電，具體請查看產品參數：（說明書第五條）
2）充電方式為三階段式智能充電：
段I：用最大恒定電流快速充電，以盡快激活電池、提升備用電力。（恒流充電）
段II：轉為恒定電壓漸漸將電池充滿電，給充分時間電池吸收能量，保護電池電極延長壽命、同時避免電池過充。（恒壓充電）
段III：當偵測到電池充滿時，會轉用浮充電壓以維持電池長久在滿電量狀態，并且自動檢測電池電量，充電完成自動停止工作節省電力。（浮充）
4、節能模式（節電模式偵測時間5S）：當開關在節能模式下，空耗為1W～6W之間，只有芯片在工作，逆變電源在節能狀態下進行自動循環檢測，當連接的負載大于30W后，系統會在5S內自動開機進入正常工作模式，為負載供電；當卸載（負載小于30W）后，5S內自動進入節能狀態；此功能大大減少了系統不必要的電量浪費，最大可能的減小空耗。
|
