一：產品優勢
◎采用美國飛思卡爾專用微處理器控制
◎采用進口三菱公司/富士IGBT智能功率模塊
◎純正弦波輸出，輸出穩壓、穩頻
◎具有過壓、欠壓、過載、短路、輸入極性接反等各種保護功能
◎ 逆變效率≥90%
◎具有交流旁路功能
◎輸入輸出優異的EMI/EMC指標，可配備RS232/485接口，可實現無人值守
◎ 在線工作波形失真小 ，在線機可實現0延時轉換，后備機快速轉換
◎ 逆變單元采用微處理器控制的SPWM技術，純正弦波輸出，波形純凈
◎獨有的動態電流環控制技術確保逆變器可靠運行
◎負載適應能力強，包括電容性、電感性、混合性負載
◎逆變器前面板有LCD、LED雙重顯示方式，狀態一目了然
◎效率高、噪音低、無排煙、無火災隱患

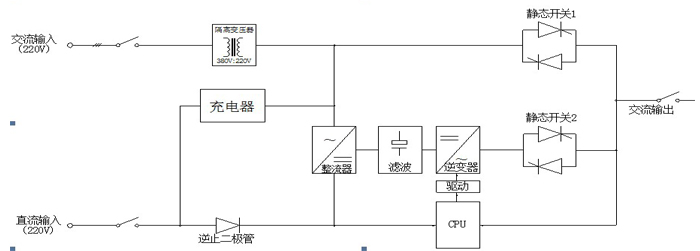

二：產品工作原理
(電力UPS輸入輸出端均有一個隔離變壓器,采用雙隔離系統)
注:單相機交流輸入為:AC220V, DC220V系統直流輸入為216V,采用18節12V電池,不帶電池型的不要充電器
工作狀態說明：
1、交流輸入和直流輸入都正常時，由交流輸入經隔離、整流、濾波后，一路經充電器對電
池組進行充電，另一路經逆變器逆變成純正的交流電，通過靜態開關2向負載提供電源（即交流逆變供電）；
2、當交流輸入異常，電池輸入正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關2向負載提供電源（即直流逆變供電）；
3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關1向負載提供電源（即交流旁路供電）；
4、交流輸入和直流輸入都正常時，由交流輸入經隔離、整流、濾波后，逆變成純正的交流電，通過靜態開關2向負載提供電源；當機器出現過載、過溫、沖擊、直流異常及內部故障等情況時，機器通過靜態開關1向負載提供電源，自動轉為旁路供電。
三：產品參數
型 號 | FSU-1~30KVA/DD（單相）或HGU-1~60KVA（三相） | |
直流輸入 | 額定電壓 | 220VDC (或定制110VDC) |
電池?cái)?shù)量 | 18節(配套直流屏) | |
電池類型 | 免維護鉛酸蓄電池 | |
交流輸入 | 相 數 | 單相或三相 |
頻 率 | 50Hz ± 5％ | |
電壓范圍 | 220VAC ± 20％ | |
逆變輸出 | 額定功率 | 根據定制KVA |
額定電壓 | 220VAC或380VAC | |
電壓精度 | 220VAC ± 2％或380VAC± 2％ | |
頻 率 | 50Hz ± 1％ | |
波形失真率 | ≤ 5％（線性負載） | |
動態響應 | 5%（0%~100%負載） | |
峰值系數（CF） | 3：1 | |
功率因數 | 0.7 | |
逆變效率 | ≥87% | |
報 警 | LED指示燈報警和液晶顯示屏文字報警 | |
轉換時間 | 市電與逆變轉換為0S;逆變與旁路轉換為≤5ms | |
充電電壓 | VDC | |
噪音 | ≤55db | |
絕緣強度 | 1500 VAC， 1min （輸入和輸出） | |
冷卻方式 | 風扇強制風冷 | |
|
